迅时设备路由表添加指南

  MX系列和OM系列都有路由表功能，其中的可视化路由表添加模块MX系列分为号码变换和路由两部分，OM系列分为号码变换、呼出时长限制、路由三部分。这些功能现在都可以通过鼠标点击选项的方式来完成以往的手动编写路由的功能，比较适合无路由编写基础的客户使用。

  MX系列

  1.号码变换

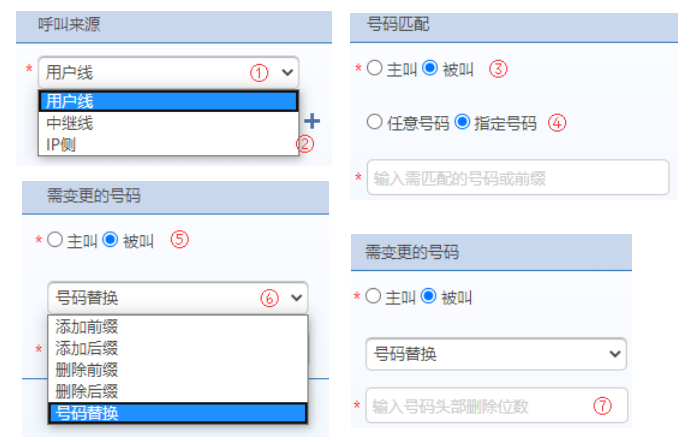

  号码变换分为三个部分：呼叫来源、号码匹配、需变更的号码
  ①、根据需求选择用户线(FXS）、中继线(FXO）或IP侧(IP地址)；

  ②、选择用户线或中继线可点击“+”号选择线路端口，或选择IP侧可直接输入IP地址，不输入则默认为所有端口或IP地址；

  ③、匹配主叫号码还是被叫号码；

  ④、选择任意号码还是指定号码；

  ⑤、选择需要变更的是主叫号码还是被叫号码；

  ⑥、选择变更方式，如添加/删除前缀或后缀，及号码替换；

  ⑦、输入添加、删除或替换的值。

  命令书写格式：

           源端   号码    替换格式

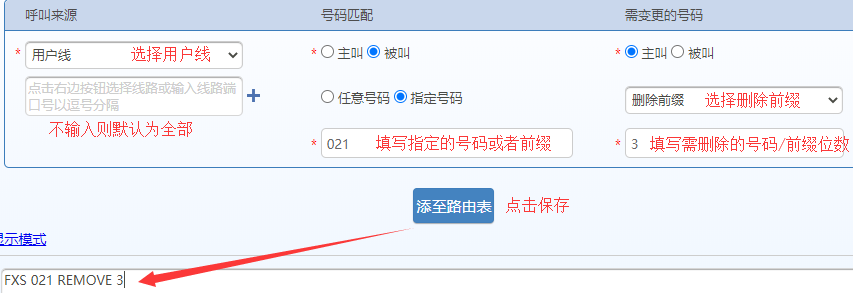

  例如：FXS   021     REMOVE 3

  表示对来自FXS端口（用户线）呼叫，将其以021开头的被叫号码的前3位去掉。

  界面配置规则：


  2.路由

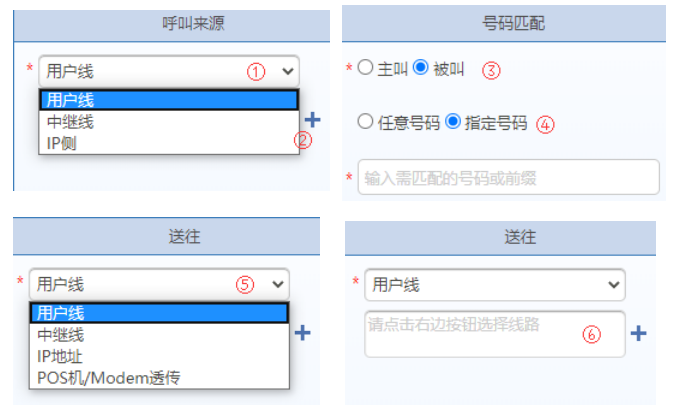

  路由模块分为三个部分：呼叫来源、号码匹配、送往

  ①、选择用户线(FXS）、中继线(FXO）或IP侧(IP地址)；

  ②、选择用户线或中继线可点击“+”号选择线路端口，或选择IP侧可直接输入IP地址，不输入则默认为所有端口或IP地址；

  ③、匹配主叫号码还是被叫号码；

  ④、选择任意号码还是指定号码；

  ⑤、选择需要送往的是用户线、中继线还是IP地址或POS机/Modem透传；

  ⑥、选择用户线、中继线则在下方框框右侧的“+”号点开选择线路端口，或者直接输入线路端口，选择IP地址则直接输入IP地址，选择POS机/Modem透传则无需勾选或填写任何信息。

  命令书写格式：

           源端   号码        ROUTE    路由目的端

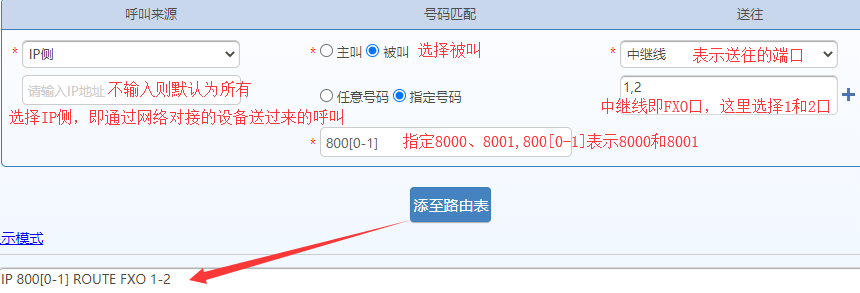

  例如：IP       800[0-1]  ROUTE    FXO 1-2

  表示对来自IP侧的呼叫，如果被叫号码为8000或8001，送到FXO端口，FXO端口1忙时选用端口2。

  界面配置规则：

  OM系列

  OM和MX不同，MX系列网关有很多功能必须依靠路由来实现，而OM系列语音交换机的大多数功能都可以在界面上直接配置实现，路由在其中只起到一个辅助作用。

  OM系列Web管理页面里的路由表功能原理上和MX系列是一样的，只是有些小改动：

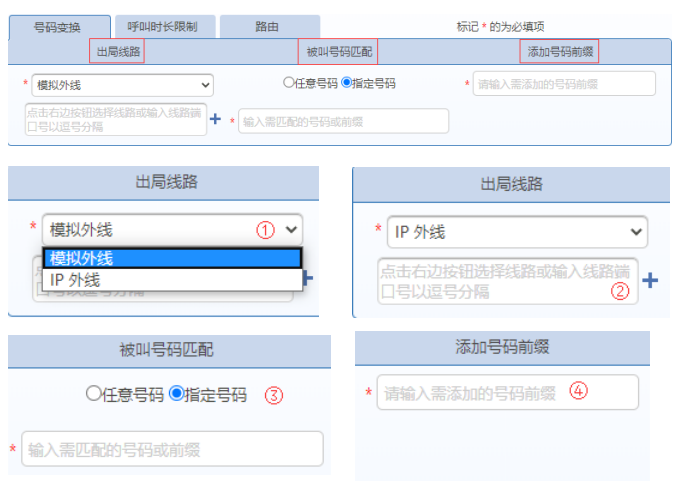

  例如号码变换模块是由出局线路、被叫号码匹配和添加号码前缀组成：
  ①、选择模拟外线(FXO）、IP外线(FXS)；

  ②、选择模拟外线(FXO）、IP外线(FXS)可点击“+”号选择线路，不输入则默认为所有线路；

  ③、被叫号码匹配任意号码还是指定号码；

  ④、输入要添加的号码前缀；

  命令书写格式：
  模拟外线呼出，被叫增加前缀17909

  FXO X ADD 1790

  界面配置规则：

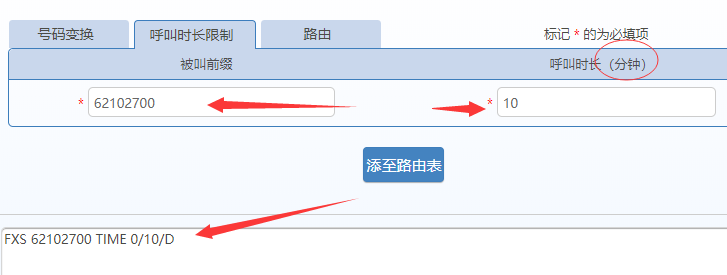

  而新增的呼叫时长限制模块则更简单了，只需填写被叫的号码或前缀，然后设置呼叫时长（分钟），再点击添至路由表即可。

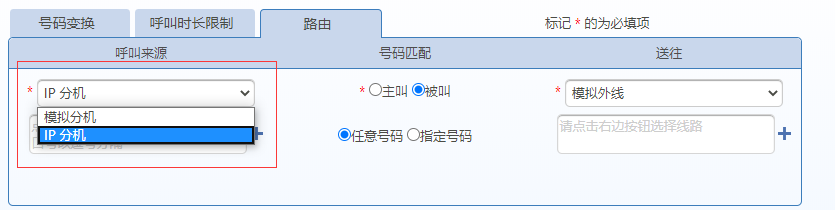

  路由模块也和MX系列基本一致，只不过在呼叫来源中，可选项变成了模拟分机和IP分机均表示为FXS，其余的和MX一致：

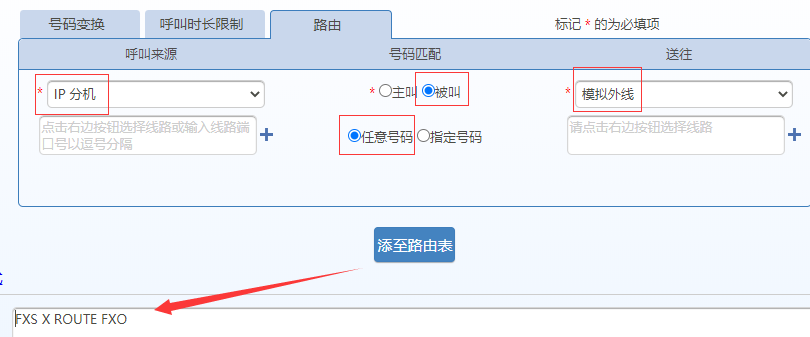

  例如以下图中的路由FXS X ROUTE FXO表示从IP话机侧来的任意呼叫均从任意模拟外线呼出。
